Functie:
Het verwezenlijken van de fundatie op staal van tunnelelementen.
Toepassingen:
Als de ondergrond van dusdanige kwaliteit is dat een fundering op staal verantwoord is.
Detailontwerp

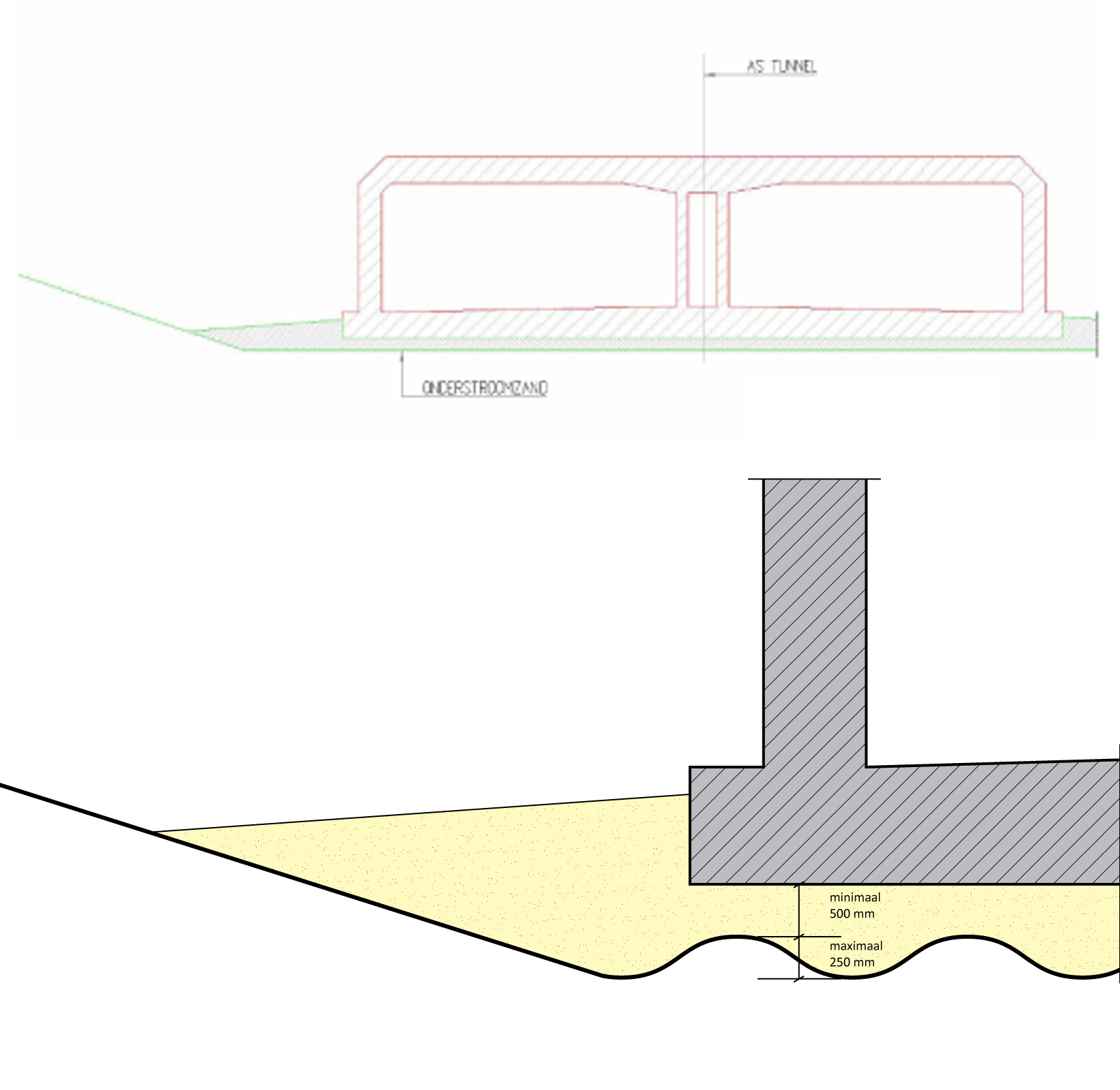

De bodem van de zinksleuf dient voldoende breed, diep en vlak te zijn (onregelmatigheden +/- 250 mm). Nadat het tunnelelement op de tijdelijke opleggingen is geplaatst, op hoogte gesteld en voldoende belast kan met het onderstromen begonnen worden. Dit gebeurt op de in deel ‘Hulpconstructies t.b.v. afzinken’ omschreven wijze. De minimale dikte van het onderstroomzand bedraagt 500 mm.
Kort voor het plaatsen van de tunnelelementen dient de zinksleuf geïnspecteerd te worden, zodat eventueel nog aanwezig slib verwijderd kan worden.
