Functie:
Het verwezenlijken van de fundatie op staal van tunnelelementen.
Toepassingen:
Als de ondergrond van dusdanige kwaliteit is dat een fundering op staal verantwoord is.
Detailontwerp

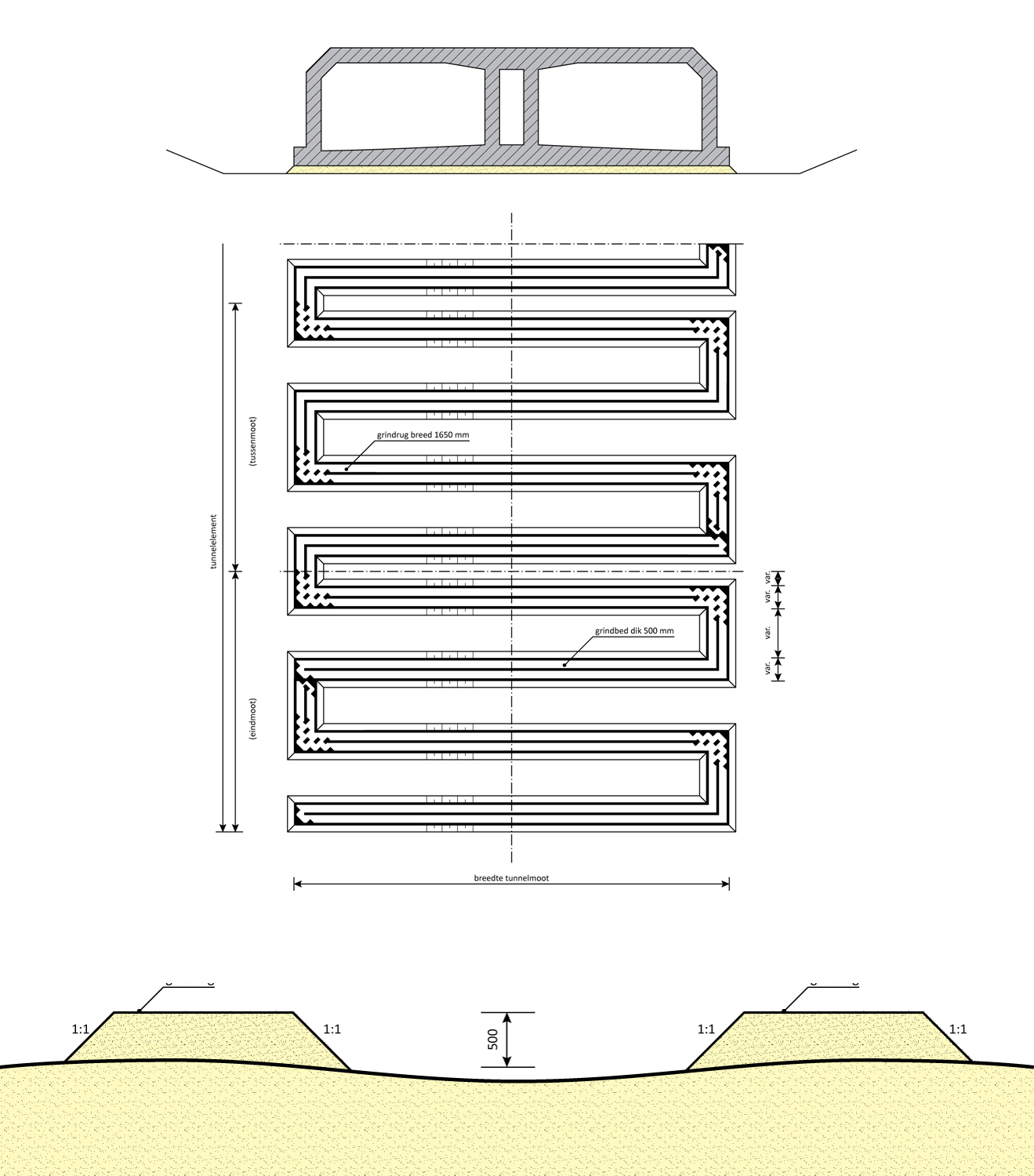

De bodem van de zinksleuf dient voldoende vlak te zijn (onregelmatigheden +/- 250 mm). Het grind wordt, vanaf een ponton, in banen loodrecht op de tunnelas gelegd. Nadat één rug gelegd is, verplaatst het ponton waarna een volgende rug eveneens loodrecht op de tunnelas gelegd wordt. Tussen de grindruggen wordt zodoende een goot gevormd die een zekere bergingcapaciteit voor het sediment vormt. Om het sediment in de goten te kunnen persen dient de funderingsdruk groter te zijn dan bij het onderstromen van het tunnelelement.
De afmetingen en de hoeveelheid grindruggen dienen door de constructeur bepaald te worden. Kort voor het plaatsen van de tunnelelementen dient de zinksleuf geïnspecteerd te worden en eventueel nog aanwezig slib verwijderd te worden.
