Het verzorgen van een water- en gronddichting in de eindfase.
Toestaan van verschilbewegingen loodrecht op het voegvlak.
Toepassingen
Zinkvoegen van afgezonken tunnels, die op staal gefundeerd zijn.
Detailontwerp
Primaire- en secundaire einde van de elementen voorzien van een stalen omranding (IPE-profiel met inlasplaat).
Eerste afdichtingsprofiel aan primaire einde. Tweede afdichtingsprofiel (Omega-profiel).
De verkregen sparing uitvullen met steenwolplaten tot een ruimte overblijft van 200 mm. Deze laatste 200 mm voorzien van krimpwapening en uitvullen met spuitbeton. De steenwolplaten vastzetten met bekistingsplaten.
In het voegvlak wordt alveolit aangebracht. De dikte dient hiervan te worden berekend.
Motivering
De motivering is opgenomen in de achtergronden.

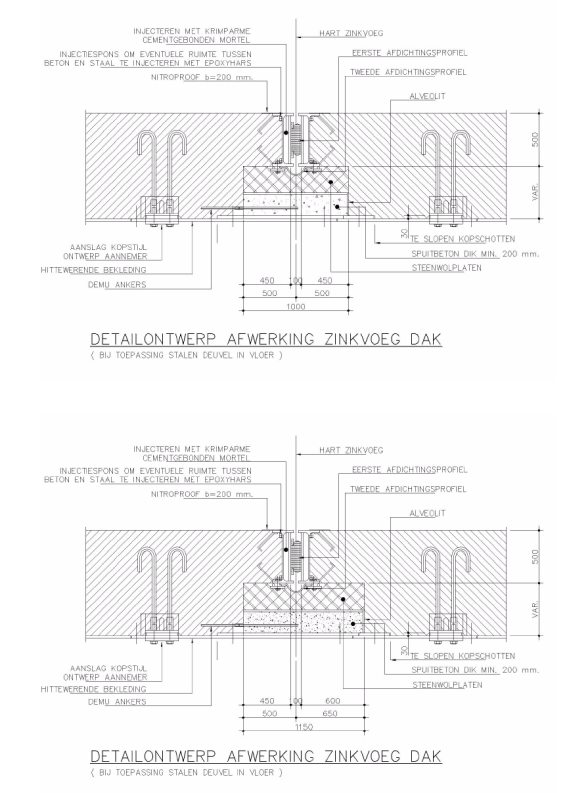

Opmerkingen bij de afbeelding:
- Recente inzichten hebben geleerd dat de vulbeton onder druk kan komen als gevolg van bewegingen van de tunnelelementen ten opzichte van elkaar in langsrichting in de gebruiksfase, met als gevolg afboeren van het beton. Om die reden dient de vulbeton aan één zijde van een voeg van tenminste 20 mm te worden voorzien.
- Indien het Omega-profiel bij zinkvoegen, als gevolg van de aanwezigheid van vulbeton niet inspecteerbaar en daarmee ook niet te onderhouden is, dient volgens de ROK het materiaal van de bouten en klemstrippen van roestvast staal gemaakt te worden.
Bijbehorende details
Detail 1 Stalen omranding zinkvoeg
