Tegels

Dit artikel geeft een aantal praktische aandachtspunten in het geval dat tegelwerk wordt aangebracht in nieuwe tunnels dan wel dat bestaande tunnels met tegelwerk worden gerenoveerd.

In het algemeen kan worden gesteld dat een keuze voor het al dan niet aanbrengen van tegelwerk afhankelijk is van een aantal aspecten, te weten:

• Veiligheid (belevingsonderzoek);
• Kosten (leveren en aanbrengen , onderhoud);
• Esthetische eisen (in overleg met architect).

Detailontwerp

Na het gritstralen en het met water onder hoge druk reinigen van de te betegelen oppervlakken en het injecteren van de scheuren worden de tegels (lange zijde) evenwijdig aan het alignement verlijmd.

De voegen tussen tegels dienen circa 6 mm breed zijn. Ter plaatse van aansluitingen, bovenrand en onderbrekingen de voegen glad afwerken met voegvullingsmassa. Ter plaatse van verticale beëindigingen het tegelwerk over een breedte van 10 mm glad afwerken met epoxymortel. Het tegelwerk wordt aangebracht vanaf de geleidebarrier tot ca. 100 mm onder de hittewerende bekleding.

Er moet naar gestreefd worden geen kleinere tegels toe te passen dan halve tegels.

Geen onnodige (onderhoudsgevoelige) dilatatievoegen in het tegelvlak aanbrengen.

Aan de lijmsoort moeten eisen worden gesteld. De wens is dat de lijm blijvend elastisch zou moeten zijn om, indien er scheuren in de betonwand komen, te voorkomen dat de tegels gaan scheuren. Dit is echter alleen te bereiken met zgn. pastalijmen. Deze voldoen echter niet aan de tweede eis dat de lijm een zekere trekkracht moet kunnen opnemen i.v.m. de zuigkracht van het verkeer. Daarom wordt uitgegaan van een cementgebonden tegellijm waaraan een middel wordt toegevoegd dat ervoor zorgt dat het tijdens het verwerken elastischer is. Bovendien zorgt dit middel ervoor dat er een betere hechting wordt verkregen (Ardion). Proeven hebben uitgewezen dat deze elasticiteit (helaas) niet blijvend is.

Ook aan het voegmiddel moeten eisen worden gesteld. Het moet waterdicht zijn zodat geen water achter de tegels kan komen bij het wassen van de wanden. Het moet echter wel in staat zijn damp door te laten dat vanuit het achterliggende beton naar buiten wil.

Het onderstaande detail (figuur 507.1) geeft een situatie weer waarbij hittewerende bekleding wordt toegepast en waarbij het tegelwerk vanaf de stepbarrier over de gehele (resterende) hoogte van de wand wordt aangebracht.

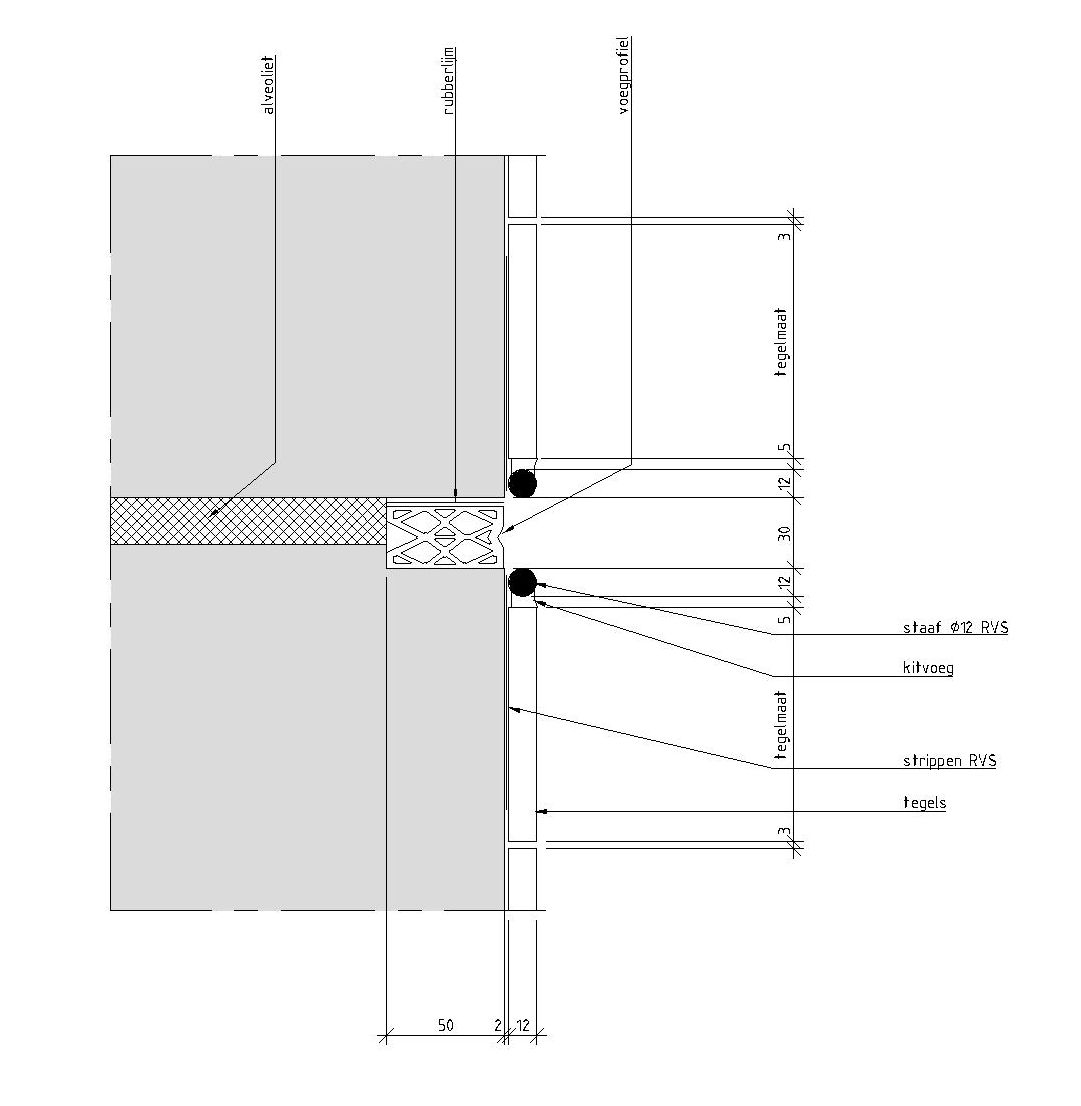

In figuur 507.2 en figuur 507.3 zijn aan te bevelen oplossingen weergegeven van de onderbreking van het tegelwerk ter plaatse van een dilatatievoeg, een hoekoplossing en een beëindiging aan de bovenzijde van een wand in de open toerit.
